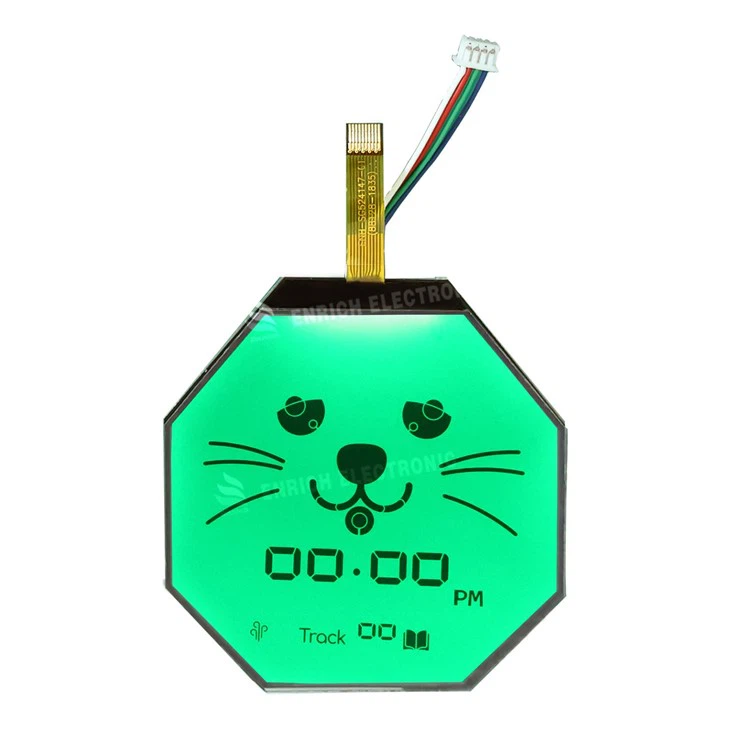

FSTN восьмиугольный сегментный ЖК-модуль

ENH-SG524147-01 Описание:

Этот продукт являетсяВосьмиугольный сегментный дисплей FSTN. Его основная ценность заключается висключительная читаемость, чрезвычайно низкое энергопотребление, высокая адаптируемость к окружающей среде и полностью настраиваемый контент дисплея.. Он предназначен не для сложной графики, а специально для устройств, требующихдолгосрочное-, стабильное и четкое представление конкретной информации.

I. Подробный анализ параметров продукта

Тип дисплея:ФСТН

Техническая сущность: Усовершенствованный STN с прецизионной замедляющей пленкой, ламинированной на ячейку STN.

Режим отображения:Позитивный Трансфлективный

Позитивный:Соответствует общепринятым привычкам чтения.

трансфлективный: Особенноститрансфлективный слойза ЛК. При ярком окружающем освещении он отражает свет, обеспечивая четкое изображение без подсветки (наиболее энергоэффективный-эффективный вариант). При слабом освещении подсветка освещает содержимое. В этом режиме достигаетсяоптимальный баланс между-наблюдением всех условий и энергопотреблением.

Напряжение привода: 3.3V

Указывает на совместимость с современными низковольтными системами микроконтроллеров-(например, ARM Cortex-M), устраняя необходимость в схемах-сдвига уровня, упрощая конструкцию системы и снижая общее энергопотребление.

Рабочая температура: -20 градусов ~ +70 градусов

Определяет диапазон температуры окружающей среды для нормальной работы. Охватывает большинство сценариев, от холодных помещений в помещении до жарких летних условий на открытом воздухе, демонстрируя хорошую экологическую устойчивость.

Угол обзора: 6 часов

A критический параметрдля сегментных дисплеев. Он указывает на то, что оптимальное направление просмотра — отнижеэкран. При обычном монтаже (дисплей обращен к пользователю) это означает, что линия обзора пользователя должна бытьнемного выше нормальной оси экрана-i.e., a небольшой вид вниздает лучший контраст. Это наиболее распространенный угол установки и считывания приборов.

Габаритные размеры:63,53 мм * 62 мм * 5,6 мм

63,53 x 62 мм — это размер, близкий к -восьмиугольной ограничивающей рамке, обеспечивающий точный монтаж и дизайн вырезов.. 5.6Толщина в мм включает стекло, LC, FPC и потенциальную рамку, что представляет собой стандартный профиль.

Интерфейс:ФПК

Для подключения используется гибкий кабель, обеспечивающий преимуществанебольшой размер, легкий вес, гибкость и простота установки. Особенно подходит для компактных помещений или изделий с шарнирно-раздвижными механизмами.

Драйвер IC: АИП31033Е

Общийпоследовательный-вход, параллельный-выходМикросхема драйвера светодиода/ЖК-дисплея. Он получает команды от хоста через простой 2-проводной последовательный интерфейс I²C или 3-проводной SPI и преобразует их в несколько параллельных выходов для прямого управления сегментами дисплея.Значительно экономит контакты ввода-вывода хост-MCU.и упрощает проектирование схемы.

Настраиваемая панель

Ключевое преимущество продажи. Это не просто вариант, афундаментальная характеристикасегментных дисплеев.

Область настройки:

Отображать контент: Клиенты предоставляют желаемые цифры, буквы, символы, значки, гистограммы и т. д.

Макет и форма: Произвольное расположение вышеуказанных элементов внутри восьмиугольной области.

Трафаретная печать (внешний вид панели): цветную печать можно применять к не-активным областям (например, значкам, шкалам, логотипам брендов, декоративным рамкам), создавая высококачественный-интегрированный вид с помощью черных сегментов дисплея.

II.In-Углубленный анализ области применения

Промышленный контроль и контрольно-измерительные приборы

Основные приложения: Промышленные расходомеры, манометры, контроллеры температуры/влажности, счетчики электроэнергии, панели индикаторов состояния ПЛК, лабораторные приборы.

Проблема решена: Промышленные условия требуют круглосуточной работы без выходных при переменном или сильном освещении.Трансфлекционная технология FSTNиспользует отраженный окружающий свет, когда он доступен, и активирует подсветку в темноте, обеспечивая читаемость в любых условиях.Угол обзора 6 часовсоответствует естественной позе чтения (смотря на инструмент слегка вниз).восьмиугольная формамогут идеально подходить к круглым корпусам или уникальному дизайну, улучшая эстетику и интеграцию продукта.

Преимущество: напряжение возбуждения 3,3 В обеспечивает сверх-низкое энергопотребление, что идеально подходит для постоянно-промышленных устройств. Широкий диапазон рабочих температур (-20 градусов ~+70 градусов) подходит для большинства промышленных условий. Полностью настраиваемый контент отображает точные цифры, единицы измерения, гистограммы и специальные значки.

Медицинское и медицинское оборудование

Основные приложения: Портативные мониторы (например, SpO2, АД), инфузионные насосы, домашние медицинские устройства (термометры, сфигмоманометры), реабилитационное оборудование.

Проблема решена: Требуются медицинские показания.отсутствие неверных толкований. Сегментные дисплеи отображают заранее определенные высококонтрастные-элементы (цифры, символы) с четкими краями, что исключает размытие и двусмысленность. Трансфлективный экран остается хорошо видимым при сложном больничном освещении.

Преимущество: Простой и надежный интерфейс с хорошими характеристиками ЭМС, сводящий к минимуму помехи чувствительной медицинской электронике. Настраиваемые панели позволяют интегрировать логотипы брендов, специальные шкалы или предупреждающие символы в область дисплея для придания профессионального вида.

Бытовая техника и бытовая электроника

Основные приложения:-высокотехнологичная кухонная техника (духовки, микроволновые печи, кофеварки), очистители воздуха, панели управления системой отопления, вентиляции и кондиционирования, водонагреватели, панели управления умным домом.

Проблема решена: Техника должна эстетически сочетаться с домашним декором, обеспечивая при этом интуитивно понятную информацию.настраиваемая восьмиугольная панельорганично интегрируется с формой продукта (например, круглыми ручками, изогнутыми поверхностями), нарушая монотонность прямоугольных экранов. Контент специально адаптирован к функциям устройства (значки температуры, времени, режима), что не требует обучения пользователей.

Преимущество: контент сохраняется без постоянного обновления питания (статический диск), что приводит к минимальному энергопотреблению. Интерфейс FPC обеспечивает гибкую маршрутизацию в ограниченном пространстве, упрощая механическое проектирование.

Автомобильная электроника и транспортные устройства

Основные приложения: панели климат-контроля-автомобилей, дисплеи системы контроля давления в шинах, приборные панели мотоциклов, индикаторы состояния зарядного устройства для электромобилей.

Проблема решена: Автомобильная среда предполагает экстремальные температуры, вибрацию и требует видимости как при ярком солнечном свете, так и в темноте.Широкий температурный диапазон материала FSTN и быстрый откликхорошо-подходят. Трансфлективный характер предотвращает вымывание на солнце и обеспечивает мягкую подсветку в ночное время.

Преимущество: Прочный и-долговечный. Микросхемы драйверов, такие как AIP31033E, обычно обладают высокой помехоустойчивостью и подходят для автомобильных приложений.

Специализированное оборудование и ЧМИ

Основные приложения: специализированное испытательное оборудование, панели управления безопасностью, регистраторы данных малой-мощности, интерфейсы коммерческих торговых автоматов.

Проблема решена: Для одноцелевых-устройств полноцветные-дисплеи требуют ненужных затрат. Дисплеи настраиваемых сегментов отображают все необходимые параметры самым прямым, экономичным, экономичным,-энергоемким и надежным способом.

Преимущество: Настраиваемость — ключевой момент. Клиенты могут определить любой шаблон отображения (в пределах восьмиугольной границы)-любую комбинацию сегментов (цифр, символов, значков, индикаторов выполнения)-создавая уникальный HMI, который становится частью фирменного стиля продукта.

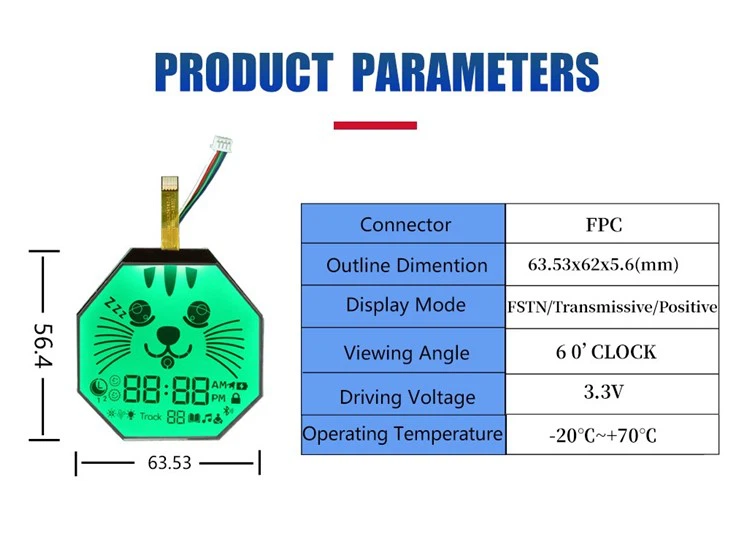

СПЕЦИФИКАЦИИ



ЭЛЕМЕНТ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Тип	ФСТН	дюйм
Угол обзора	6 0' ЧАСЫ
Контурный размер	63,53x62x5,6 (МАКС.)	мм
ИС привода	АИП31033Е
РЕЖИМ ОТОБРАЖЕНИЯ	ФСТН/Передача/Позитивный
Разъем	ФПК
Рабочая температура	-20 градусов - +70 градусов	степень
Температура хранения	-30 градусов - +80 градусов	степень
Метод привода	1/2 обязанности, 1/3 смещения,
Подсветка	4 шт. БЕЛЫХ СВЕТОДИОДОВ
