ЭНХ-TV0085A002Описание

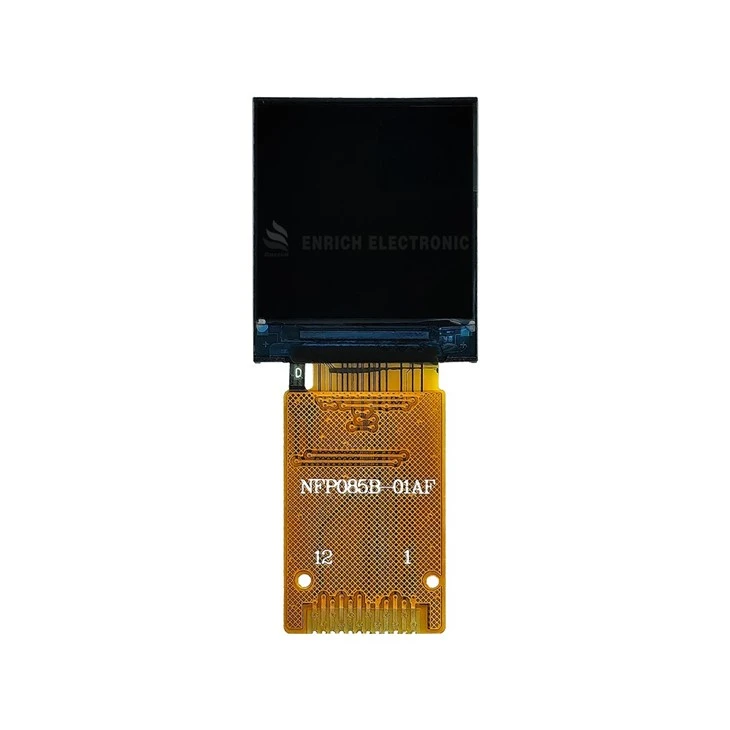

0,85-дюймовый TFT-ЖК-модуль – это компактный полноцветный-дисплей с активной матрицей, предназначенный для-приложений с ограниченным пространством, требующих высокого-качества изображения. Как профессиональный производитель небольших ЖК-дисплеев, мы гарантируем, что каждый модуль соответствует строгим инженерным стандартам.

Когда мы впервые разработали этот 0,85-модуль TFT LCD, основной задачей, с которой мы столкнулись, было найти баланс между "сверх-компактным размером" и "пригодным для использования качеством дисплея"-, о чем мы неоднократно слышали от клиентов из индустрии носимых устройств и Интернета вещей. После более чем 18 месяцев итеративного тестирования мы пришли к проекту, который представляет собой не просто список спецификаций, а решение, адаптированное к реальным-болевым точкам приложений. Позвольте мне рассказать вам, что отличает этот модуль: от технических решений, которые мы сделали, до-обратной связи, которую мы собрали из сотен проектов.

Начнем с самого дисплея: диагональ 0,85 дюйма может показаться крошечной, но мы оптимизировали каждый пиксель, чтобы он имел значение. Мы выбрали технологию TFT-ЖК-дисплея с активной-матрицей не только потому, что она является стандартной, но и потому, что мы обнаружили, что управление отдельными пикселями -не подлежит обсуждению для компактных устройств-особенно носимых устройств, таких как умные кольца или фитнес-трекеры, где даже небольшая задержка или искажение цвета портят впечатление от пользователя. Расположение пикселей с вертикальными полосами RGB также было намеренным решением; В ранних прототипах использовалась другая раскладка, из-за которой зелень была-размытой, но после настройки плотности полос мы добились естественной цветопередачи, которую теперь постоянно хвалят клиенты. При разрешении 128(RGB)×128 мы ожидаем примерно 16 000 пикселей,-достаточных для отображения статуса и простых графических интерфейсов, но мы увеличили коэффициент контрастности до 1200:1 (типичное значение), поскольку знаем, что в ярких или темных условиях четкость решает все. Мы протестировали это параллельно--с более дешевыми модулями с максимальным соотношением 800:1, и разница в читаемости разительна.-Наши клиенты, работающие в промышленных условиях, говорят нам, что такой контраст избавляет их от постоянной настройки экрана.



Технология широкого-обзора IPS была для нас еще одним-непреложным вопросом, и именно здесь наш практический опыт действительно играет важную роль. Вначале мы экспериментировали с панелями TN, чтобы сократить расходы, но обратная связь была очевидна: пользователи, смотрящие на экран даже под углом 30-градусов, видели сдвиг цвета, что является препятствием для носимых устройств или портативных промышленных терминалов. Переключение на IPS дало нам углы обзора 80-градусов во всех направлениях, но мы не остановились на этом-мы точно-настроили оптические слои панели, чтобы минимизировать дрейф цвета даже на крайних краях диапазона просмотра. Яркость — еще одна область, в которой мы сосредоточились на удобстве использования в реальных условиях: типичная яркость 300–450 кд/м² и минимальная яркость 260 кд/м² означают, что изображение можно читать на открытом воздухе, не разряжая батарею. У нас были клиенты, которые использовали этот модуль в уличных IoT-датчиках в летнюю жару, и яркость сохранялась без необходимости дополнительной мощности — это мы проверили в течение нескольких недель полевых испытаний во влажном солнечном климате Шэньчжэня.



Механические размеры-20,82 мм × 17,58 мм × 1,46 мм (Ш×В×Т)-могут показаться просто цифрами, но за каждый миллиметр боролись. Мы максимально уменьшили рамку, уменьшив активную область дисплея до 15,21 × 15,21 мм (или 15,2064 × 15,2064 мм для высокоточных приложений), поскольку знаем, что в миниатюрных устройствах даже 0,1 мм может означать разницу между установкой в ​​корпус или необходимостью перепроектирования всего продукта. Толщина 1,46 мм тоже была проблемой; нам пришлось интегрировать одну белую светодиодную подсветку, тонкую и равномерно освещенную — без ярких точек и темных углов. Мы протестировали десятки конфигураций подсветки, прежде чем остановились на той, которая уравновешивает толщину, освещенность и энергопотребление, и это стало визитной карточкой этого модуля.



Что касается электрической части, выбор в пользу 4-интерфейса SPI был сделан на основе отзывов клиентов. Снова и снова мы слышали, что инженеры боролись с нехваткой контактов в таких микроконтроллерах, как ESP32 и STM32-поэтому мы разработали модуль так, чтобы использовать всего 4 контакта GPIO (CS, DC, SCL, SDA) без ущерба для скорости передачи данных. Выделенный вывод постоянного тока — небольшая деталь, но он значительно упрощает логику управления; Младшие инженеры рассказали нам, что эта функция сокращает время интеграции вдвое по сравнению с модулями с комбинированными выводами команд/данных. Мы остановились на типичном рабочем напряжении 3,3 В (логический диапазон 2,4 В-3,3 В), поскольку оно совместимо почти со всеми современными низковольтными микроконтроллерами — нет необходимости в преобразователях напряжения, что экономит место и уменьшает количество отказов. Микросхема драйвера GC9107 была нашим лучшим выбором из-за встроенной оперативной памяти и низкого энергопотребления; мы тщательно протестировали его с устройствами с батарейным питанием, и оно постоянно увеличивает время работы на 15–20 % по сравнению с модулями, использующими универсальные драйверы. Мы предлагаем ST7735S в качестве альтернативы, но мы всегда рекомендуем GC9107 для портативных устройств — наши собственные испытания показывают, что он более надежен в экстремальных температурных условиях.



Говоря о температуре: мы оцениваем этот модуль при работе от -от 20 до +70 градусов, но эта цифра — не просто маркетинговая марка. Мы подвергли его тщательному тестированию в климатических камерах нашего завода в Шэньчжэне,-работав в течение 48 часов подряд при -20 градусах, а затем немедленно переключившись на +70 градус, повторяя цикл в течение недели. Он отлично выдержал свою работу, поэтому его стали использовать-промышленные клиенты, работающие на холодных складах или на открытом воздухе. Защита от электростатического разряда 8 кВ — еще один практичный момент; мы видели, как слишком много модулей выходили из строя во время сборки из-за статического электричества, поэтому мы добавили эту защиту, чтобы снизить уровень дефектов — наша производственная группа сообщает нам, что это сократило количество сбоев сборки на 30% для наших крупных клиентов.



Соответствие требованиям RoHS и REACH в наши дни является само собой разумеющимся, но мы пошли еще дальше, сделав доступной индивидуальную настройку,-что многие фабрики рассматривают как второстепенную мысль. За прошедшие годы мы поняли, что не бывает двух одинаковых проектов: одному клиенту требовался FPC-кабель на 10 мм длиннее, чтобы он соответствовал компоновке печатной платы, другому требовалось антибликовое защитное стекло для использования на открытом воздухе, а клиенту медицинского оборудования требовалась резистивная сенсорная панель, которая работает в перчатках. Мы не просто предлагаем эти настройки,-мы помогаем клиентам оптимизировать их. Например, когда клиент носимых устройств попросил изогнутое защитное стекло, мы скорректировали расположение подсветки, чтобы избежать утечки света — деталь, которую они не учли. В этом разница между обычным модулем и модулем, созданным командой, которая действительно работала с этой технологией в реальных-сценариях.



Почему стоит выбрать именно наш модуль среди десятков аналогичных вариантов на рынке? Дело не в технических характеристиках-, а в том, насколько внимательно мы подходим к решению важных проблем. Угол обзора IPS — это не просто особенность; это результат того, что мы прислушиваемся к клиентам, которые не могут использовать панели TN. 4-проводной интерфейс SPI — это не просто количество контактов; это мы экономим время и разочарование инженеров. Ультра-компактный размер — это не просто измерение; мы помогаем клиентам воплощать в жизнь их миниатюрные идеи. К нам обращались клиенты после того, как использовали более дешевые модули, которые вышли из строя в полевых условиях, и снова и снова они говорят нам, что разница в деталях — равномерная подсветка, надежный драйвер, настраиваемые параметры, которые точно соответствуют их потребностям.



Наш процесс контроля качества — еще один предмет гордости, и он основан на нашем опыте производителя в Шэньчжэне-. Мы проводим 100% входной контроль материалов, потому что на собственном горьком опыте узнали, что один неисправный конденсатор может испортить всю партию. Наше -тестирование выявляет проблемы на ранней стадии-например, неправильное расположение разъема FPC, которое может привести к периодическим сбоям в работе дисплея.-А наш 24-48-часовой тест на старение гарантирует, что каждый модуль выдерживает длительное-долгосрочное использование. Имея производственную мощность в 4 миллиона единиц в месяц, мы можем масштабироваться для выполнения крупных заказов, но никогда не упускаем из виду мелкие детали, которые делают модуль надежным. Наша команда по исследованиям и разработкам каждый день работает на заводе, работая над совершенствованием модуля — недавно мы оптимизировали энергопотребление подсветки на основе отзывов клиента умных часов, сократив потребление тока на 5% без затемнения экрана.



В конце концов, этот 0,85-дюймовый TFT-ЖК-модуль — это больше, чем просто набор параметров. Это результат многолетнего общения с клиентами, тестирования прототипов и доработки каждой детали для решения реальных проблем. Будь то портативный медицинский монитор, промышленный датчик или мини-устройство Интернета вещей, он создан для того, чтобы работать там, где это необходимо — не только на бумаге, но и в руках инженеров и пользователей, которые полагаются на него каждый день. В этом разница между модулем, который вы можете купить где угодно, и модулем, которому вы можете доверять, при поддержке команды, которая работала над этим, делала это и продолжала совершенствовать его, чтобы сделать его лучше.



● OEM и ODM ● НЕТ MOQ ● ОБРАЗЦЫ НА СКЛАДЕ ● ТЕСТОВАЯ ПЛАТА ДОПОЛНИТЕЛЬНО

















СПЕЦИФИКАЦИИ

ЭЛЕМЕНТ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Размер	0.85	дюйм
Контурный размер	20.82x17.58x1.46	мм
Рабочая температура	-20 градусов - +70 градусов	степень
Температура хранения	-30 градусов - +80 градусов	степень
Разрешение	128x128
