1.09 Круглый TFT-ЖК-модуль



ЭНХ-TV0110C001Описание



Я занимаюсь небольшими ЖК-дисплеями уже много лет, и если я чему-то и научился, так это тому, что реальная ценность экрана не отображается в первых нескольких строках таблицы данных. Возьмите наш круглый TFT-ЖК-модуль 1,09 дюйма. На бумаге это IPS-дисплей с разрешением 240×240 и диагональю 1,09-дюйма. Ничего экзотического. Но решения, стоящие за этими цифрами, — вот где живет настоящая инженерия.

Позвольте мне начать с микросхемы драйвера GC9A01. Это не новейший продукт в мире, но по какой-то причине он стал чем-то вроде стандарта для небольших круглых дисплеев. Мы использовали его в нескольких проектах, и больше всего мне нравится то, насколько он прощает ошибки при использовании 4-проводного SPI. В носимых устройствах ваш MCU часто одновременно обрабатывает Bluetooth, датчики и управление питанием — последнее, что вам нужно, — это дисплей, требовательный к времени. Мы настроили последовательность инициализации этой микросхемы до такой степени, что она хорошо работает с ESP32, STM32, nRF52 и практически со всем остальным, что ей предлагает клиент. Это звучит как мелочь, но когда инженер по аппаратному обеспечению пытается создать прототип за неделю, отсутствие необходимости бороться с дисплеем становится огромной проблемой.

Еще есть стек поляризаторов. Это одна из тех деталей, которые большинство людей игнорируют, но она создает или разрушает удобство использования на открытом воздухе. Мы используем верхний матовый слой (173 градуса) в сочетании с пленкой нижнего повышения яркости (97 градусов). Матовая поверхность уменьшает блики.-Если вы когда-нибудь пытались читать на глянцевом экране под прямыми солнечными лучами, вы точно знаете, почему это важно. А слой повышения яркости под ним означает, что мы не тратим впустую мощность подсветки. В результате мы получаем дисплей с типичной яркостью 350-400 кд/м², но на открытом воздухе он кажется ярче, поскольку не приходится бороться с отражениями. Мы сделали этот выбор после того, как увидели, как покупатель борется с глянцевым круглым экраном умных часов: в помещении продукт выглядел великолепно, но снаружи его почти не было видно. Мы им переработали поляризатор и проблема ушла не трогая подсветку.

IPS указан как «полный угол обзора», но я расскажу вам, почему это важно именно для круглого дисплея. Круглый экран почти всегда используется в продуктах, на которые можно смотреть со всех сторон:-часы на запястье, умный замок на двери, портативный терминал, наклоненный в чьей-то руке. Если дисплей меняет цвет или инвертирует контрастность при угле 60 градусов, это выглядит дешево. Благодаря IPS конус обзора остается постоянным до 85 градусов во всех направлениях. Это не просто спецификация; в этом разница между продуктом, который кажется премиальным, и продуктом, который таковым не является.

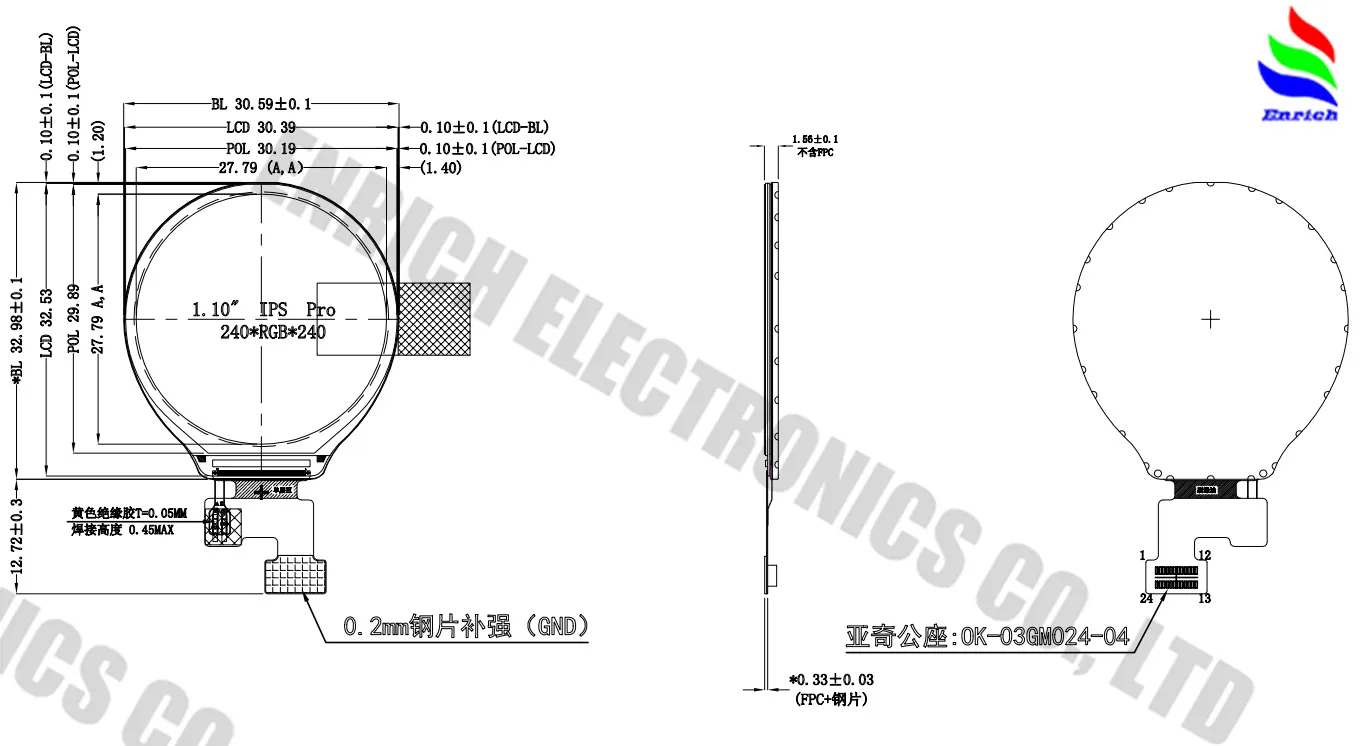

Механические допуски составляют ±0,2 мм для немаркированных размеров. Эта цифра возникла из-за очень конкретного сбоя, который произошел около пяти лет назад. Мы отправили партию круглых модулей с более жесткими допусками, и когда клиенты пытались поместить их в корпуса, отлитые под давлением,-активная область не всегда была по центру. Некоторые устройства выглядели нормально, у других дисплей был заметно смещен-от центра. Мы ужесточили допуски и изменили способ резки стекла относительно пиксельной матрицы. Теперь, когда вы устанавливаете этот круглый TFT-ЖК-модуль 1,09 дюйма, активная область всегда находится именно там, где и должна быть.

Рабочая температура составляет - от 20 до 70 градусов, температура хранения - от 30 до 80 градусов. Меня спросили, почему мы не увеличиваем эти цифры, и честный ответ заключается в том, что мы тестируем на пределе реального-использования в мире, а не на крайностях войны таблиц данных. Умные часы не обязательно должны работать при -40 градусах. Что ему действительно нужно, так это пережить зимний день в Чикаго и при этом обеспечить стабильную реакцию на прикосновения. Мы проверяем всю сборку, включая FPC и подсветку, потому что я видел модули, в которых стекло было в порядке, но гибкий кабель затвердевал в холодную погоду и вызывал прерывистый контакт. Подобные вещи появляются только после того, как вы отгрузите несколько тысяч единиц.

Единственное, что мы делаем иначе, чем многие поставщики, — это индивидуализация FPC. Стандартная версия поставляется с 15-контактным разъемом ZIF и определенной длиной, но мы рассматриваем ее как отправную точку. У меня были клиенты с конструкциями «умных колец», в которых внутреннее пространство было настолько тесным, что стандартный FPC просто не помещался. Мы его укоротили, изменили назначение контактов, даже перевернули разъем на противоположную сторону. Поскольку мы — фабрика, мы можем вносить эти изменения, не превращая их в огромное испытание. То же самое касается и интеграции защитного стекла: мы можем оптически склеить индивидуальное покрытие с помощью прикосновения или без него, так что клиент получает готовую сборку вместо того, чтобы самому заниматься ламинированием.

GC9A01 также имеет спящий режим, потребляющий микроамперы, что очень важно для носимых-носимых устройств с батарейным питанием. Но настоящим преимуществом является то, что код инициализации хорошо-документирован и стабилен. Мы предоставляем примеры последовательностей кода C-, которые работают сразу после установки, и я видел, как клиенты прошли путь от получения дисплея до его запуска на своем компьютере менее чем за час. Это не то, что вы можете указать в спецификации, но это имеет значение.

Мы проводим 100 % проверку каждого изделия, и каждая партия проходит 24-выдержку при высокой-температуре-в течение 24 часов. Раньше я думал, что это излишне для маленьких дисплеев, пока у меня не появилась партия, в которой 2% устройств выходили из строя после недели работы. Обработка задержала следующую партию еще до ее отправки. Теперь я не подвергаю это сомнению.

Так что да, круглый TFT-ЖК-модуль 1,09 дюйма представляет собой IPS-дисплей с диагональю 1,09-дюйма, драйвером GC9A01, матовым поляризатором и набором температурных диапазонов, которые выглядят совершенно обычными. Но то, что делает наш основной продукт не какой-то одной спецификацией, а то, что каждая деталь была выбрана, потому что мы видели, что происходит, когда эти детали идут не так. После всех этих лет я убежден, что лучший экран – это не тот, у которого самые впечатляющие цифры. Это тот, который не мешает вам доставить ваш продукт.









● OEM и ODM ● НЕТ MOQ ● ОБРАЗЦЫ НА СКЛАДЕ ● ТЕСТОВАЯ ПЛАТА ДОПОЛНИТЕЛЬНО

















СПЕЦИФИКАЦИИ

ЭЛЕМЕНТ	ИЗМЕРЕНИЕ	ЕДИНИЦА
Размер	1.09	дюйм
Контурный размер	32.98x30.59x1.81	мм
Рабочая температура	-20 градусов - +70 градусов	степень
Температура хранения	-30 градусов - +80 градусов	степень
Разрешение	240x240
